3D-s lézeres mérőrendszer gépgeometriai mérésekhez
Az Easy-Laser cég Easy-Laser® E920 gépbeállító műszere egyszerű kezelői felülettel, részletes 3D-s ábrákkal és gyors mérőprogramokkal segíti a professzionális és pontos lézeres gépbeállítást. Számos mérőprogramja mellett több korrekciós és ellenőrző mérésre is alkalmas. Az Easy-Laser® E920 műszer 24 geometriai mérőprogramot tartalmaz megmunkálógépek és gyártóberendezések pontos beállítására, bemérésére.
A mérés fázisairól a műszerben (rögtön a helyszínen) készíthető el a vizsgálati dokumentáció PDF-formátumban, melyet tárolhatunk az Easy-Laser® E920 memóriájába, vagy külső USB-memóriára.
A lehető legkisebb energiafogyasztás elérése mellett a mérés megszakításmentes folyamatáról az Endurio™ energia-kezelő technika gondoskodik, általa lemerült akkumulátorok esetén is gyorsan, megszakításmentesen folytathatók a mérések. A készülék kivitele ellenáll az ipari alkalmazás igénybevételeinek, kezelése ergonomikus, könnyen elsajátítható. A mérések felgyorsítására, paraméterek ismételt gyors feltöltésére vonalkódos azonosító áll rendelkezésre, továbbá az egyes mérési környezet személyes beállításként tárolható.
Az Easy-Laser® E920 képességei számos kiegészítővel, beépített programjának egyszerű, USB-memóriáról történő frissítésével fejleszthetők.
Easy-Laser E920 gépbeállító műszer - Tulajdonságok| Körközépvonal: furatok, csapágyfészkek egyvonalúságának mérése (2-pontos módszer) | |
| Körközépvonal: furatok, csapágyfészkek egyvonalúságának mérése (4-pontos módszer) | |
| Félkör-középvonal:furatok és csapágyfészkek helyzetének mérése szétszerelt gépeken (3-pontos módszer) | |
| Félkör-középvonal: furatok és csapágyfészkek helyzetének mérése szétszerelt gépeken (többpontos módszer) | |
| Orsóirány: pl. szerszámgépek, fúróautomaták orsóinak iránybeállítására. A mérés forgás közben is lehetséges! | |
| Egyenesség:gépalapok, tengelyek, gépelemek, furatok, sínek, megvezetések egyenesség mérése legfeljebb 150 mérőpont figyelembevételével | |
| Derékszögűség: gépek, berendezések, gépalapok, állványok stb. derékszögűségének mérése | |
| Síklapúság: gépalapok, gépasztalok, gépelemek síklapúságának (és csavaródásának) mérése max. 300 mérő- és 3 tetszőleges referenciapont figyelembevételével | |
| Síklapúság: gépalapok, gépasztalok, gépelemek síklapúságának (és csavaródásának) mérése tengelybeállítási mérőfejek alkalmazásával | |
| Ovalítás: körkörösségtől való eltérés nagy pontosságú mérése és dokumentálása (tetszőleges számú mérőponttal) | |
| Perem síklapúsága: kör alakú peremek síklapúságának mérése legfeljebb 5 rádiuszon rádiuszonként 180 mérőpont alapján | |
| Perem párhuzamossága:kör alakú peremek párhuzamossága (egymáshoz képest) | |
| Párhuzamosság: gépalapok, gépek, gépelemek (pl. hengerek, megvezetések, sínek) párhuzamosságának mérése (hagyományos módszer) | |
| Oldalhelyzet és szög: kijelzi a tengelyek párhuzamossági és szöghibát, egy- és kéttengelyű mérőegységekhez, valamint dinamikus mérésekhez is alkalmazható | |
| Érték: legfeljebb 10 sorba kapcsolt egy- ill. két-tengelyű mérőegység élő (Online-) kijelzése, pl. dinamikus vagy síklapúság mérésekhez | |
| Hagyományos: vízszintes elhelyezésű gépek tengelyeinek és tengelykapcsolóinak beállítása a hagyományos „9 - 12 - 3 óra” módszerrel | |
| EasyTurn vízszintes elhelyezésű gépek tengelyeinek és tengelykapcsolóinak beállítása már csupán kétszeri +/-20°-os forgatás alapján, tetszőleges forgásszögtől kezdve | |
| Puha láb: vízszintes gépek helyes rögzítésének ellenőrzése, a „háromlábúság” felismerése | |
| Kardán: szöghibák és oldalirányú eltérések kijelzése kardáncsatolású gépek esetén | |
| Függőleges: függőleges és peremszerelt gépek tengelyeinek és tengelykapcsolóinak beállítása | |
| Gépcsoport: lehetőséget biztosít több egymásra kapcsolt gép együttes beállításához | |
| Szíjbeállítás: szíj- és lánchajtások tárcsainak beállítása (opciós BTA-érzékelővel) | |
| Rezgésmérő: rezgéssebesség-mérés "mm/s" egységben ISO10816-3 szerint, csapágyállapot-jelzés "g"-ben |
| Rendszerjellemzők: Mérőtávolság: Hőmérséklettartomány: Levegő páratartalma: Pontosság: Felbontás (választható): Bőrönd méretei: | 24 proram 3D-s ábrákkal legfeljebb 40 m -10 ... 50°C 10 ... 95% +/-1% + 1 digit 0.1, 0.01, 0.001 mm 550 x 450 x 210 mm, 12,1 kg |
| E7 mérőegység: | |
| Ház: Detektor: Felbontás: Pontosság: Elektronikus szögadó: Hőmérsékletadó: Ipari védettségi fokozat: Méret: | eloxált alumínium 2-tengelyű PSD 20x20 mm 0,001 mm ±1% + 1 digit felbontás 0,1° +/-1°C IP66 és IP67 60 x 60 x 42 mm, 186 g |
| A kijelzőegység adatai: | |
| Ház: Kijelző: Felbontás: Interfész: Klaviatúra:Segédfunkciók:Memóriakapacitás: Elemek: Üzemidő: Méretei, súlya: | ABS / PC / TPE színes, grafikus, VGA 5,7" 0,001 mm USB A, USB B, érzékelők, hálózat alfanumerikus, többfunkciós, USB-n külső billentyűzet is használható fizikai mértékegység átszámító, számológép, oktatófilmek, valódi 3D-s adatkiértékelés 100.000 mérési folyamat adatai 4 db. 1.5 V R14 (C) 30 óra 250 x 175 x 63 mm, 1.030 g |
| D22 forgatható lézeradó: | |
| Ház: Lézertípus: Távolság: Táplálás: Üzemidő: Méretei, súlya: | eloxált alumínium látható, 635-670nm max. 40 m (körbe) 1 db. 1,5V R14(C) max. 24 óra 139 x 139 x 162 mm, 2.650 g |

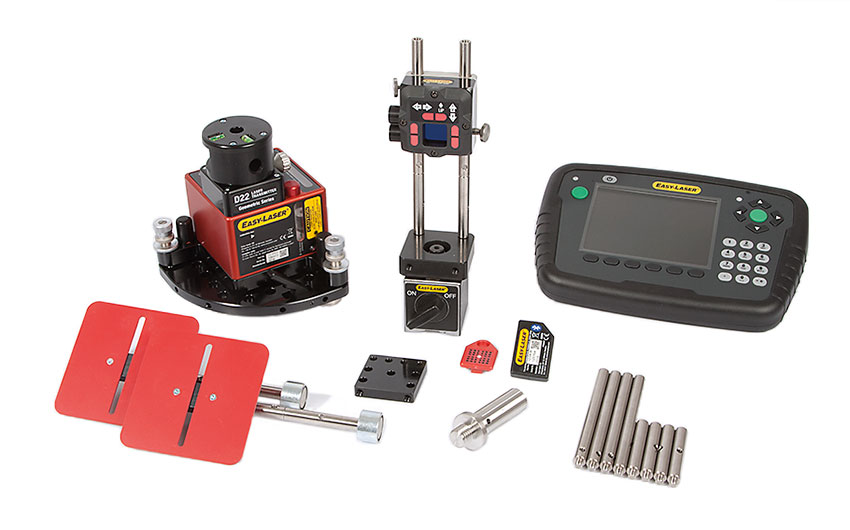

| A készlet tartalma: 1 db. E920 kijelzőegység vállpánttal, töltővel 1 db. lézeres mérőegység (E7-detektor) 1 db. lézeradó (D22) 2 db. csatlakozókábel (2 ill. 5 m hosszú) 1 db. BlueTooth kommunikációs adapter 1 db. tokmány-adapter a mérőegységekhez 1 db. elforgatható rögzítőmágnes a mérőegységekhez 1 db. mechanikai távtartó 6-6 db. 60mm-es / 120 mm-es rúd 2 db. céltárgy durva beállításhoz 1 db. mágneses tartó a D22-höz 1 db. mérőszalag vízszintezővel 1 db. strapabíró szállítóbőrönd 1 db. kezelési utasítás (magyar) 1 db. EasyLink PC-szoftver |
