Professionelles, kabelloses 3D Easy-Laser® XT440 Laserwellenausrichtungsinstrument

Das neueste Instrument von Easy-Laser aus Schweden, das XT440, basiert auf den bewährten Serienhardwarefunktionen und ist ein kabelloses Laserwellenausrichtungsinstrument mit ausgezeichnetem Preis-Leistungs-Verhältnis. Das Easy-Laser® XT440 Laserwellenausrichtungsinstrument kann neben den herkömmlichen Wellenausrichtungsfunktionen auch die Weichfußkontrolle, die Wellenausrichtung aus nur 40° Drehung (für horizontale und vertikale Wellenmaschinen), die Wärmeausdehnungskorrektur und schließlich die kontinuierliche 3D-Anzeige der Korrekturbewegungen durchführen. Mit seiner Multi-User-Software können die aktuellen Messungen sogar auf einem Smartphone oder Tablet verfolgt werden, was es auch für Schulungszwecke äußerst geeignet macht.

Eigenschaften

• 6 integrierte Messprogramme mit detaillierten 3D-Grafiken
• Wellenausrichtung für horizontale und vertikale Maschinen
• Positionsunabhängige Messung, basierend auf nur 2 x 20° Drehung
• Kontinuierliche (Live) 3D-Korrekturbewegungsanzeige
• Erkennung von Weichfuß mit grafischer Anzeige
• Messmittelung für Messungen in schwingender Umgebung
• Wärmeausdehnungskorrektur für "kalte" Maschineneinstellungen
• Anzeige/Warnung von Einstelltoleranzen
• Doppelte Laser für präzise Messungen
• Kabellose Bluetooth®-Verbindung zu den Messköpfen
• Unterbrechungsfreie Messung mit EndurioTM-Technologie
• Industrieller Schutzgrad IP 66 und IP 67
• Vollständige Mess- und Berichterstellungsanwendung
• Option: Schwingungsmessung und Scheibeneinstellung
• Handbuch auf Ungarisch (und Englisch)

Die Easy-Laser® XT440 Messprogramme umfassen horizontale und vertikale Wellenausrichtung, 360° Live-Ausrichtung und Toleranzberechnungsfunktionen. Der Easy-Laser® XT440 kann Weichfußkontrolle durchführen und die Wärmeausdehnungskompensation anwenden. Zur Reduzierung von Fehlern durch externe Einflüsse wie Vibrationen kann ein Messfilter angewendet werden. Zur Vereinfachung der Messungen (und zur Durchführung in engen Räumen) kann die Wellenausrichtungsmessung mit der Easy-Turn-Funktion von beliebiger Position aus gestartet und bereits mit 2 x 20° Wellendrehung durchgeführt werden. Die Messphasen können im Speicher des Easy-Laser® XT440 oder auf einem externen USB-Speicher gespeichert werden. Die Endurio™-Energiemanagementtechnologie sorgt für einen möglichst geringen Energieverbrauch und ermöglicht einen unterbrechungsfreien Messvorgang, sodass Messungen auch bei entladenen Akkus schnell und ohne Datenverlust fortgesetzt werden können. Das Gerät ist robust für den industriellen Einsatz konzipiert, die Bedienung ist ergonomisch und leicht erlernbar. Der Easy-Laser® XT440 kann langfristig ein modernes Wartungsinstrument sein. Seine Fähigkeiten können mit zahlreichen Erweiterungen und der einfachen Aktualisierung der integrierten Programme über USB-Speicher weiterentwickelt werden.

Integrierte Einstellprogramme

	Traditionell: Ausrichtung der horizontalen Maschinenwellen und -kupplungen nach der traditionellen Methode "9 - 12 - 3 Uhr"
	EasyTurnTM: Diese Funktion ermöglicht es, den Messvorgang von jeder Position auf der Welle aus zu starten. Die Welle kann in eine der drei Positionen gedreht werden, wobei zwischen jeder Position mindestens 20° gedreht werden muss, um die Messwerte zu erfassen.
	Austausch: Ausrichtung der horizontalen Maschinenwellen und -kupplungen nach nur zweimaliger +/-20°-Drehung, beginnend mit einem beliebigen Drehwinkel
	Weichfuß: Überprüfung der korrekten Befestigung horizontaler Maschinen, Erkennung von "Dreibeinigkeit"
	Vertikal: Ausrichtung der vertikalen und randmontierten Maschinenwellen und -kupplungen
	Mehrbeinige Einstellung: Messung/Einstellung von Maschinen mit mehreren Beinen
	Toleranzprüfung: Überprüfung der Einhaltung der Achsausrichtungsgrenzwerte entsprechend der Drehzahlkategorie der Maschine sowie numerische und grafische Darstellung
	Wärmeausdehnungskompensation: Bei kalt eingestellten Maschinen kann durch diese Funktion der Einstellfehler, der sich aufgrund der Wärmeausdehnung im Betriebszustand zeigt, beseitigt werden
	Wert: Live-Anzeige (Online) von bis zu 10 in Reihe geschalteten ein- oder zweiaxigen Messgeräten, z. B. für dynamische oder Planheitsmessungen, zur Bestimmung von Lagerluft

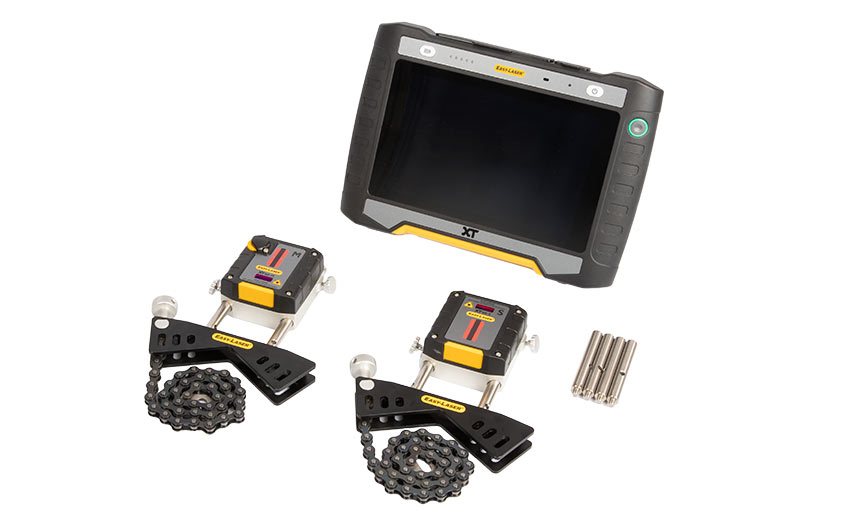

Im Lieferumfang enthalten:

• 1 Stk. Easy-Laser® XT440 Anzeigeeinheit
• 1+1 Stk. M / S Messkopf mit Bluetooth-Kommunikation
• 2 Stk. Achsprisma mit Kette
• 4 Stk. 60 mm Stäbe
• 1 Stk. Maßband (3 m)
• 1 Stk. USB-Speicher
• 1 Stk. Adapter (240 V AC) mit Kabel
• 1 Stk. strapazierfähiger Transportkoffer
• 1 Stk. Bedienungsanleitung (Ungarisch)
• 1 Stk. Easy-Laser XT Alignment-Anwendung
• 1 Stk. Handbuch in Englisch und Ungarisch
