Explosionsgeschützter Laserachsenrichter
Das Gerät Easy-Laser® XT550 von Easy-Laser unterstützt mit 13 professionellen, dennoch einfach zu bedienenden Justierprogrammen eine schnelle und präzise Lasergerätemessung und Maschineneinstellung. Neben Messprogrammen eignet es sich auch für verschiedene Korrektur- und Kontrollmessungen, um die Genauigkeit und Zuverlässigkeit der Einstellung zu erhöhen. Eine Besonderheit ist die Anwendbarkeit in explosionsgefährdeten Umgebungen.
Zur Vereinfachung der Messungen (und zur Durchführung in engen Räumen) kann die Achsenausrichtungsmessung mit der Funktion Easy-Turn von beliebiger Position aus gestartet werden und sogar mit nur 2 x 20 ° Achseldrehung durchgeführt werden. Eigenschaften
Eingebaute Justierprogramme
| Traditionell: Ausrichtung von horizontalen Maschinenachsen und Achskupplungen nach der traditionellen Methode "9 - 12 - 3 Uhr" | |
| EasyTurn™: Ausrichtung von horizontalen Maschinenachsen und Achskupplungen bereits mit nur zweimaliger +/-20° Drehung, ausgehend von beliebigem Drehwinkel | |
| MultiPoint: Die Mehrpunktmessmethode ist im Wesentlichen die gleiche wie bei EasyTurn™, ermöglicht jedoch die Fixierung mehrerer Punkte im Drehwinkelbereich. Dies liefert optimale Berechnungsgrundlagen. Ideal z.B. für Turbinen- und Gleitlageranwendungen. | |
| Kontinuierliche Rotation: Automatische Erfassung der Messwerte während der kontinuierlichen Drehung der Achse. Die einfachste und schnellste Methode bei verbundenen Maschinen. Hunderte Messpunkte können erfasst werden. Starten Sie die Aufnahme, drehen Sie die Achse und stoppen Sie sie in beliebigem Winkel, um sofort die Ergebnisse zu erhalten. | |
| Entkoppelt: Anwendbar bei entkoppelten Maschinen, wenn die gemeinsame Drehung schwierig ist. Sie können die beiden Achsen abwechselnd drehen und an beliebiger Stelle anhalten. Geeignet für große schwere Maschinen wie Gasturbinen, Windturbinen oder Getriebe. | |
| Weiche Füße: Überprüfung der korrekten Befestigung horizontaler Maschinen, Erkennung von "Dreibeinigkeit" | |
| Kardanisch*: Anzeige von Winkelabweichungen und seitlichen Verschiebungen bei kardanisch gekoppelten Maschinen | |
| Vertikal: Ausrichtung von vertikalen und flanschmontierten Maschinenachsen und Achskupplungen | |
| Seitenlage und Winkel: Anzeige von Achsparallellitäts- und Winkelabweichungen, geeignet für ein- und zweiaxiale Messgeräte sowie für dynamische Messungen | |
| Wert: Anzeige von bis zu 10 in Reihe geschalteten ein- oder zweiaxialen Messgeräten live (Online) für dynamische oder Planheitsmessungen | |
| Maschinengruppe: Ermöglicht die gemeinsame Einstellung von bis zu 5 verbundenen Maschinen | |
| RefLockTM Definition eines beliebigen Fußpaars als Referenz (dies ist eine Unterfunktion des "Maschinengruppe" Programms) | |
| Wärmeausdehnung: Durch die unterschiedliche Wärmeausdehnung der Maschinen kann mit diesem Programm der Einstellfehler bei Maschinen, die im "kalten" Zustand eingestellt wurden, bei Erreichen der Betriebstemperatur behoben werden | |
| Toleranz: Bewertung der Genauigkeit der durchgeführten Maschineneinstellung mit numerischer und grafischer Darstellung (Unterfunktion) | |
| Ebenheit: Messung der Planlage von Maschinenbetten, Maschinenelementen und Bohrungen unter Berücksichtigung von bis zu 150 Messpunkten | |
| Filter: Zur Mittelwertbildung von Messwerten in einer lauten Umgebung (neben vibrierenden Maschinen) (Unterfunktion) |
* Für diese Programme sind zusätzliche Elemente erforderlich Technische Daten
| Systemmerkmale: Explosionsgeschützte Klasse: Messprogramme: Messabstand: Achsdurchmesser (Standard): Temperaturbereich: Luftfeuchtigkeit: Genauigkeit: Auflösung (wählbar): Koffermaße: | XT550 + ecom Tab-Ex3 II 2 G Ex ib op is IIC T4 Gb -10°C ≤ Ta ≤ +50°C 7 eingebaute Programme bis zu 20 m 20 mm ... 450 mm -10 ... 50°C 10 ... 95% +/-1% + 1 Stelle 0,1, 0,01, 0,001 mm 490 x 350 x 200 mm, 12 kg | Messeinheiten: Gehäuse: Lasertyp: Auflösung: Detektortyp: Elektronischer Neigungssensor: Temperatursensor: Größe: Ex-Zertifikat: | XT50-M / XT50-S eloxiertes Aluminium sichtbar, 630-680 nm 0,001 mm bidirektionaler PSD 20 x 20 mm Inklinometerauflösung 0,1° Temperaturauflösung +/-1°C 75 x 76,5 x 50,9 mm, 316 g Presafe 17 ATEX 10552X, IECEx PRE 17.0049X |
| Daten des Anzeigegeräts: Anzeige: Temperaturbereich: Kommunikation Kamera: Betriebsdauer: Abmessungen, Gewicht: Betriebssystem: Ex-Klassifizierung: Ex-Zertifikat: | ecom Tab-Ex 8" TFT Farbdisplay -20...50 °C Bluetooth LE 5.0, WiFi 13 MP mit Blitzlicht (Rückseite), 5 MP (Vorderseite) 11 Stunden kontinuierlicher Betrieb 263 x 162 x 26 mm, 1100 g Android II 2 G Ex db ia IIC T6 Gb IP64, -20°C ≤ Ta ≤ +55°C EPS 22 ATEX 1055X, IECEx EPS 22.0014X, EPS 22 UKEX 1055X |

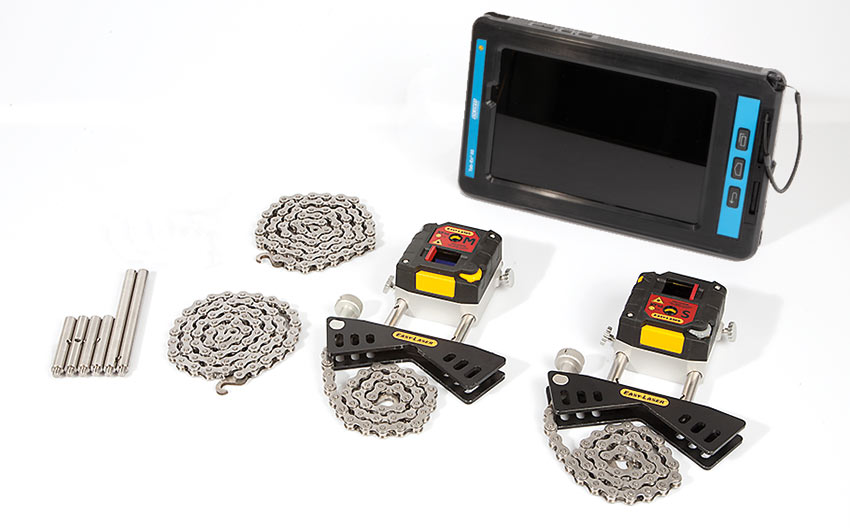

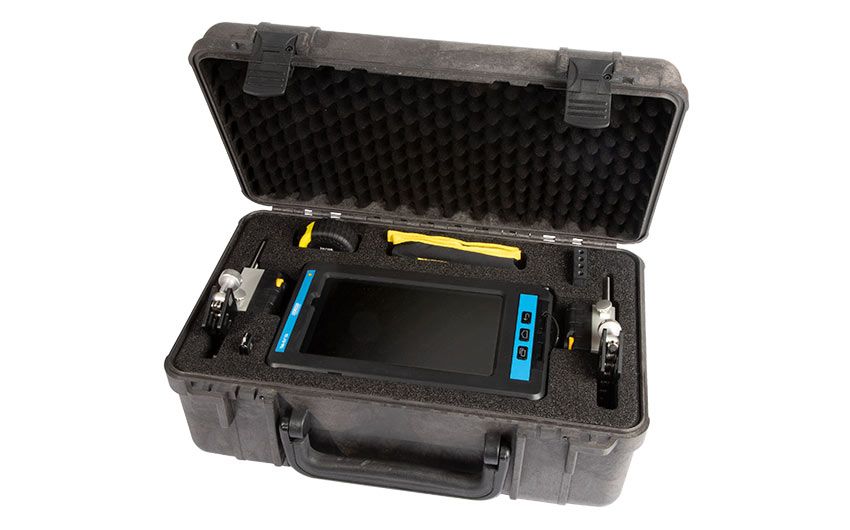

| Lieferumfang: 2 Stk. Laser-Messeinheiten 2 Stk. Kettenbefestigungsblöcke 4 Stk. Montagestangen (60 mm) 2 Stk. Montagestangen (120 mm) 2 Stk. Verlängerungsketten 1 Stk. Ladegerät (100-240V AC) 1 Stk. DC-Verteiler für Ladung 1 Stk. Wasserwaage mit Maßband 1 Stk. Reinigungstuch für Optik 1 Stk. strapazierfähiger Transportkoffer 1 Stk. USB-Speicher mit Anleitungen 1 Stk. EasyLink PC-Software | Optionales Zubehör: - ecom Tab-Ex 3 Typ Anzeigegerät |
